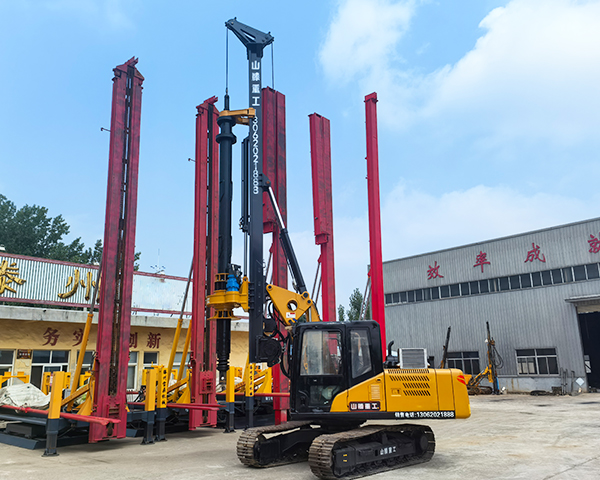

التعديل الأساسي لتحويل الحفارات إلى حفارات دوارة

التعديل ليس ببساطة استبدال قطع الغيار ، بل يجب أن يأخذ في الاعتبار مطابقة الطاقة والقوة الهيكلية واستقرار البناء. محتويات التعديل الرئيسية هي كما يلي:

1.

ترقية النظام الهيدروليكي: يتطلب دوران رأس الطاقة ورفع قضيب الحفر من منصة الحفر الدوار محركًا للزيت الهيدروليكي عالي التدفق. يجب ضبط المضخة الهيدروليكية والصمام الرئيسي للحفارة (مثل استبدال المضخة الهيدروليكية عالية الإزاحة) ، ويجب إضافة خط أنابيب هيدروليكي مستقل لتوصيل رأس الطاقة وآلية الرفع لتجنب التحميل الزائد للنظام الأصلي.

تكييف المحرك: إذا كانت طاقة محرك الحفارة غير كافية (مثل أقل من 150 حصانًا) ، فيجب ترقية المحرك أو يجب أن يكون حمل البناء محدودًا (مثل المستخدمة فقط في حفر طبقات التربة ، وليس الصخور الصلبة) ، وإلا فإنه من السهل التعثر أو المماطلة بسبب القوة غير الكافية.

2. منظمة الواجب المنزلي: استبدل دلو الحفريات وتثبيت المكونات الأساسية للحفر الدوارة

إطار الصاري والإرشاد: لا تكفي صلابة طفرة/ذراع الحفارة الأصلية لضمان الحفر الرأسي لقضيب الحفر (الذي يمكن أن يتسبب بسهولة في ميل الثقب). يجب تثبيت الصاري الصلب (عادةً بنية فولاذية مستطيلة) في الطرف الأمامي من الطفرة ، ويتم استخدام Slider 'دليل ' لتقييد عمودي قضيب الحفر ؛ يحتاج الجزء السفلي من الصاري إلى توصيل هيكل حفارة من خلال الأسطوانات الهيدروليكية لضبط زاوية الحفر (رأسية أو مائلة).

رأس الطاقة: مكون أساسي يجب تثبيته على الصاري ويقوده محرك هيدروليكي ، مع وظائف 'القطع الدوار ' و 'التغذية المحورية ' (سرعة الدوران 0-60 في الدقيقة ، تم ضبط ضغط التغذية وفقًا لوزن أداة الحفر). يجب مطابقة عزم دوران رأس الطاقة مع أداة الحفر (100-300kn · m للحفر في التربة وما فوق 500kn · m للطبقات الصخرية). إذا كانت قوة الحفريات غير كافية ، فيمكن اختيار رأس طاقة عزم الدوران المنخفض (يقتصر على طبقات التربة).

قضبان الحفر وأدوات الحفر: حدد قضبان الحفر وفقًا لمتطلبات البناء (مثل قضبان الحفر تلسكوبية للثقوب العميقة وقضبان الحفر المتكاملة للثقوب الضحلة) ، وتطابق أدوات الحفر مع 'قطع الحفر الحلزونية ' (طبقات التربة) ، 'بتات الحفر الصخرية ' (الصخور الناعمة) أو 'scoop ' يجب أن يتطابق طول قضبان الحفر مع أقصى دائرة نصف قطر التشغيل لطفرة الحفارة (عادةً ما يكون عمق الحفر الأقصى بعد التعديل يتراوح بين 10 و 20 مترًا ، أي أقل بكثير من الحفر الدوار المهني لأكثر من 50 مترًا).

3. نظام مستقر: منع الجهاز بأكمله من الانقلب أثناء البناء

عند حفر الدوران ثقبًا ، سيؤدي القطع الهبوطي لقضيب الحفر إلى توليد قوة تفاعل ، وسيزداد وزن أداة الحفر عندما يتم تحميله بالكامل بحطام الحفر. لذلك ، من الضروري تعزيز استقرار الحفارة:

إضافة ثقل موازنة: أضف ثقل موازنة في الجزء الخلفي من الحفارة (عادةً 1-3 طن بناءً على الحد الأقصى لوزن أداة الحفر) لموازنة اللحظة المنقوقة أثناء الحفر في الواجهة الأمامية.

تعديل الساق: تحتاج بعض الحفارات الصغيرة والمتوسطة إلى تثبيت أرجل الدعم الهيدروليكي (على غرار أرجل دعم الرافعة) على جانبي الهيكل. أثناء التشغيل ، يجب تمديد أرجل الدعم إلى الأرض لتقليل تشوه حمولة الهيكل ، خاصة عند البناء على أسس التربة الناعمة.

4. نظام التحكم: لوحة تحكم مستقلة مضافة

من الضروري إضافة مقبض تحكم في الكابينة للتحكم في دوران رأس الطاقة ، ورفع/خفض قضيب الحفر ، وتعديل زاوية الصاري. في الوقت نفسه ، يجب تثبيت مستشعر العمق '(عرض عمق الحفر) و ' مستشعر الضغط '(مراقبة مقاومة الحفر لتجنب التحميل الزائد). ستضيف بعض التعديلات وظيفة إنذار بدرجة حرارة الزيت البسيطة.
